FS、FSC系列單向調速閥壓力補償型
詳情介紹

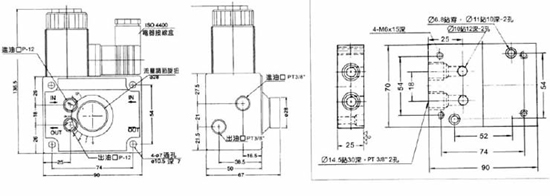

尺寸圖
產品特點
1、帶壓力補償裝置，能維持穩定的流量，不受出入口壓力差變化影響，能夠精確地控制執行元件的速度。
2、單向調速閥使一個方向的流量可以調節，而反向可自由流動，根據標牌刻度可方便調節或重新設定流量。
3、適合控制機械動作快速、慢速及快速返回之用，非常適于工具機使用。
2、單向調速閥使一個方向的流量可以調節，而反向可自由流動，根據標牌刻度可方便調節或重新設定流量。
3、適合控制機械動作快速、慢速及快速返回之用，非常適于工具機使用。
型號說明
| FSC | -G | 03 | -C | -2 | -A2 | 6 |
| 系列號碼 | 安裝型式 | 油口尺寸 | 閥心型式 | 流量調整范圍 ℓ/min |
線圈型式 | 頻率 |
|
FS：電磁調速閥 |
G：板式 | 02： 1/4" 03： 3/8" |
C：常開 0：常開（標準） |
2： 0.05-2 4： 0.05-4 |
A1：AC 110V A2：AC 220V A3：AC 380V D1：DC 12V D2：DC 24V |
5： 50HZ 6： 60HZ 直流省略 |
規格表
| 型號 | 自由流量 ℓ/min |
最高使用壓力 MPa |
接續口徑（PT） | 流量調整范圍 ℓ/min |
重量Kg |
| FS-G02 | 20 | 7 | 1/4" | 2： 0.05∼2 4： 0.05∼4 |
1.2 |
| FSC-G02 | 20 | 7 | 1/4" | 2 | |
| FS-G03 | 30 | 7 | 3/8" | 2.6 | |
| FSC-G03 | 30 | 7 | 3/8" | 2.6 |
使用注意事項
1、標牌上10等份的刻度，每格的流量皆相同。
2、電磁式只能一次調速。
3、FS（C）-G03最高切換頻率為60CMP。
2、電磁式只能一次調速。
3、FS（C）-G03最高切換頻率為60CMP。
產品型號
