先導式溢流閥
詳情介紹
產品特點
1、限制泵及控制閥的最高壓力，使液壓系統維持一定壓力。
2、利用遙控口可對閥進行遙控或卸載。
3、安裝尺寸符合ISO6264標準。
2、利用遙控口可對閥進行遙控或卸載。
3、安裝尺寸符合ISO6264標準。

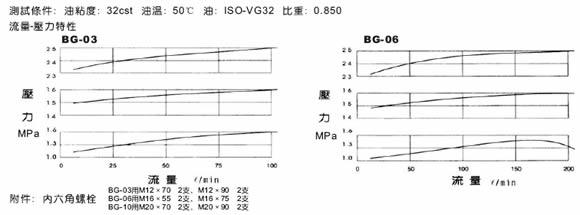

性能曲線
型號說明
| B | -06 | B | G |
| 系列號碼 | 規格 | 壓力調整范圍 | 安裝型式 |
| 先導式溢流閥 | 03：3/8" 06：3/4" 10：11/4" |
請參照規格表 | G-板式 |
規格表
| 型號 | 最大流量 ℓ/min |
最高使用壓力 MPa |
壓力調整范圍 MPa |
重量 KG |
| BG-03 | 100 | 25 | B：1∼7 C：3.5∼14 H：7∼25 |
5.0 |
| BG-06 | 200 | 25 | 6.0 | |
| BG-10 | 400 | 25 | 8.7 |
使用注意事項
1、回油口背壓不可超過0.5MPa.
2、回油管應直接回油箱，不可與其它閥的回油管連接。
3、調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。
4、小流量時容易使設定壓力不穩定，03、06規格請使用8ℓ/min以上的流量，10規格請使用15ℓ/min以上的流量。
2、回油管應直接回油箱，不可與其它閥的回油管連接。
3、調整調壓受柄時，升壓須順時針方向慢慢調整，降壓則相反方向，調壓后務必鎖定固定螺帽。
4、小流量時容易使設定壓力不穩定，03、06規格請使用8ℓ/min以上的流量，10規格請使用15ℓ/min以上的流量。

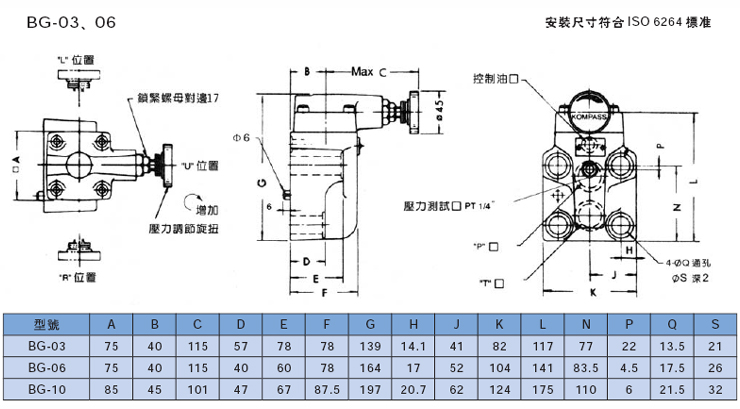

尺寸圖
產品型號
