楔形超大貫通孔徑三爪夾頭
詳情介紹
產品特點：
1、楔型三爪大貫通孔徑。特別適合異形物的夾持。
2、摺動面均經過硬化及精密研磨，并直接潤滑。
3、具有高剛性結構及高夾持精度的特性。
規格型號：
| 注：紅色數據為3H-BA型的寸法. | |||||||||||
| 型號\規格 | 楔心行程 mm |
爪行程 (直徑)mm |
夾持直徑 mm |
油壓缸推力 kgf |
最大夾持力 kgf |
最高回轉數 r.p.m |
GD² kg.m² |
重量kg | 適用油缸/ 最大使用壓力 | ||
| 最大 | 最小 | ||||||||||
| 3H-06B A5 | 12 | 5.5 | 170 | 18 | 2000 | 5900 | 6000 | 0.06 | 11 | 12.8 | TH-852/19 |
| 3H-08B A6 | 16 | 7.4 | 210 | 23 | 3250 | 10050 | 5000 | 0.15 | 23 | 24.1 | TH-1068/22 |
| 3H-10B A8 | 19 | 8.8 | 260 | 46 | 5010 | 12950 | 4500 | 0.32 | 33.2 | 38.7 | TH-1291/24 |
| 3H-12B A11 | 23 | 10.6 | 315 | 47 | 6000 | 15600 | 3500 | 0.73 | 51 | 58 | TH-1512/20 |
| 3H-15B A15 | 23 | 10.6 | 405 | 60 | 7620 | 19300 | 2500 | 2.3 | 127.8 | 13.8 | TH-1512/26 |
| 3H-18B A15 | 23 | 10.6 | 456 | 75 | 8500 | 21500 | 2000 | 4.78 | 174 | 185 | TH-1512/28 |

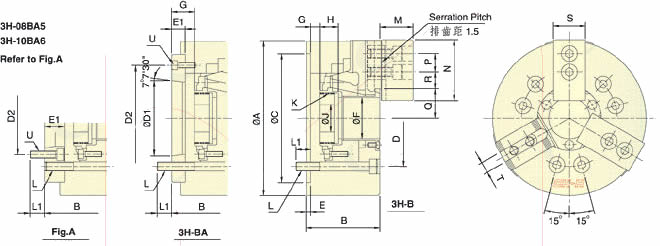

外形尺寸：
| 注：紅色數據為3H-BA型的寸法. | ||||||||||||||||
| 型號\寸法 | A | B | C(H6) | D | D1 | D2 | E | E1 | F | G max. | G min. | H | J | |||
| 3H-06B A5 | 170 | 81 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 52 | 11 | 26 | -1 | 14 | 19 | 20 |
| 3H-08B A6 | 210 | 91 | 103 | 170 | 133.4 | 106.8 | 150 | 5 | 17 | 66 | 14.5 | 37.5 | -1.5 | 15.5 | 20 | 30 |
| 3H-10B A8 | 260 | 100 | 113 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 86 | 8.5 | 26.5 | -1.5 | 7.5 | 25 | 45 |
| 3H-12B A11 | 315 | 110 | 126 | 300 | 235 | 196.87 | 260 | 6 | 22 | 106 | 8 | 30 | -10.5 | 7 | 28 | 50 |
| 3H-15B A15 | 405 | 133 | 154 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 140 | 11 | 38 | -12 | 15 | 39 | 80 |
| 3H-18B A15 | 456 | 166 | 166 | 380 | 330.2 | 285.78 | 330.2 | 6 | 27 | 165 | 18 | 45 | -5 | 22 | 40 | 80 |
| 注：紅色數據為3H-BA型的寸法. | ||||||||||||||
| 型號\寸法 | K max. | L | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U | |
| 3H-06B A5 | M60×2 | 6∼M10 | 16 | 16 | 37 | 73 | 20 | 35.5 | 32.8 | 22.7 | 9.2 | 31 | 12 | 3∼M6 |
| 3H-08B A6 | M75×2 | 6∼M12 | 20 | 18 | 38 | 95 | 25 | 45.7 | 42 | 23.7 | 11.2 | 35 | 14 | 3∼M6 |
| 3H-10B A8 | M95×2 | 6∼M16 | 22 | 24 | 43 | 110 | 30 | 56 | 51.6 | 32.2 | 14.2 | 40 | 16 | 3∼M8 |
| 3H-12B A11 | M155×2 | 6∼M20 | 30 | 28 | 51 | 130 | 30 | 68.8 | 63.5 | 45.7 | 15.7 | 50 | 21 | 3∼M10 |
| 3H-15B A15 | M155×3 | 6∼M22 | 34 | 32 | 63 | 165 | 43 | 91 | 85.7 | 43.75 | 18.25 | 62 | 25.5 | 3∼M12 |
| 3H-18B A15 | M175×3 | 6∼M22 | 32 | 35 | 63 | 165 | 43 | 102 | 96.7 | 65.25 | 18.75 | 62 | 25.5 | 3∼M12 |
