曲柄型同步夾頭
詳情介紹
產品特點：
1、爪行程長.
2、其摺動面均經過硬化及精密研磨,并直接潤滑.
3、具有高夾持精度,防壓效果特佳.
規(guī)格型號：
| 型號\規(guī)格 | 活塞面積cm² | 爪行程(直徑) mm |
最大夾持能力 mm |
最大夾持力 kgf |
最高使用壓力 kgf/cm² |
重量kg | |
| 押側 | 拉側 | ||||||
| CP-20 | 28.27 | 25.13 | 20 | 150 | 2400 | 35 | 9.5 |
| CP-30A | 8.27 | 25.13 | 30 | 180 | 2650 | 35 | 11 |
| CP-30 | 8.27 | 25.13 | 30 | 210 | 2650 | 35 | 12 |
| CP-50 | 38.48 | 33.57 | 50 | 215 | 3450 | 35 | 18.5 |

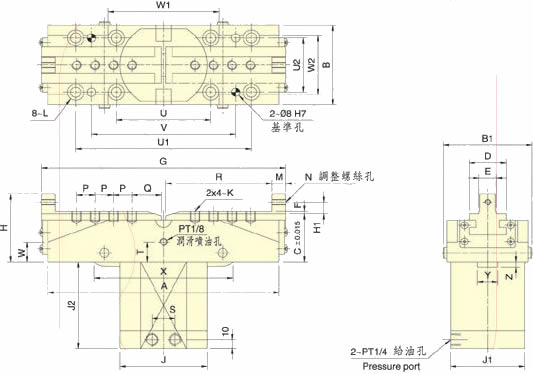

外形尺寸：
| 型號\寸法 | A | B | B1 | C | D | E(H6) | F | G | H | H1 | J | J1 | J2 | K | L | |
| max. | min. | |||||||||||||||
| CP-20 | 215 | 88 | 96 | 53 | 40 | 18 | 4 | 249 | 229 | 75 | 13 | 94 | 80 | 83.5 | M10×1.5 | M10 |
| CP-30A | 250 | 88 | 96 | 53 | 40 | 18 | 4 | 295 | 265 | 75 | 13 | 94 | 80 | 96 | M10×1.5 | M10 |
| CP-30 | 280 | 88 | 96 | 53 | 40 | 22 | 4 | 327 | 297 | 75 | 13 | 94 | 80 | 96 | M12×1.75 | M10 |
| CP-50 | 300 | 110 | 115 | 65 | 50 | 28 | 5 | 369 | 319 | 90 | 15 | 105 | - | 120 | M12×1.75 | M10 |
| 型號\寸法 | M | N | P | Q | R | S | T | U | U1 | U2 | V | W | W1 | W2 | X | Y | Z |
| CP-20 | 12 | M6×1 | 18 | 26 | 100 | 25 | 22 | 102 | 190 | 60 | 156 | 30 | 127 | 65 | 150 | 22 | 4 |
| CP-30A | 13.5 | M6×1 | 20 | 32 | 116 | 25 | 22 | 102 | 190 | 60 | 156 | 22 | 120 | 65 | 156 | 22 | 6 |
| CP-30 | 13.5 | M6×1 | 20 | 48 | 132 | 25 | 22 | 102 | 190 | 60 | 156 | 23 | 110 | 65 | 156 | 22 | 6 |
| CP-50 | 16 | M8×1.25 | 21 | 49 | 140 | 30 | 32 | 105 | 230 | 85 | 195 | 22 | 140 | 85 | 190 | 40 | 21 |
