超短型中空回轉油壓缸
詳情介紹
產品特點：
1、超短,大孔徑,全長僅為從來型的2/3.
2、內建逆止閥自鎖機構,可防止壓力緣故或配管部損傷時確保壓力不致遽降，而能持續穩固的夾持工作物。
3、安裝時可以由后端鎖固之.
型號規格：
| 型號\規格 | 活塞面積cm² | 行程mm | 最高使用回轉數r.p.m | 最高使用壓力kgf/cm² | GD² kg.m² | 重量kg | 總泄露量lit./min. | |
| 押側 | 拉側 | |||||||
| TK-642 | 99.1 | 88.0 | 15 | 8000 | 4.5(45) | 0.06 | 7.8 | 3.0 |
| TK-646 | 99.1 | 88.0 | 15 | 8000 | 4.5(45) | 0.06 | 7.5 | 3.0 |
| TK-846 | 135.3 | 125.0 | 20 | 6500 | 4.5(45) | 0.11 | 12.4 | 3.9 |
| TK-852 | 135.3 | 125.0 | 20 | 6500 | 4.5(45) | 0.11 | 11.8 | 3.9 |
| TK-1068 | 179.5 | 163.0 | 25 | 5500 | 4.5(45) | 0.24 | 17.8 | 4.2 |
| TK-1075 | 179.5 | 163.0 | 25 | 5500 | 4.5(45) | 0.24 | 16.8 | 4.2 |
| TK-1078 | 179.5 | 163.0 | 25 | 5500 | 4.5(45) | 0.24 | 16.8 | 4.2 |

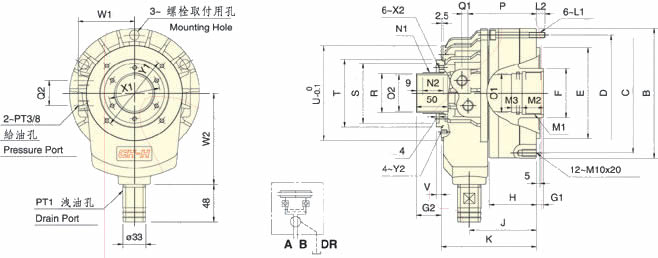

外形尺寸：
| 型號\寸法 | A 內徑 |
B | C | D | E H7 |
F | G1 | G2 | H | J | K | L1 | L2 | M1 | M2 | M3 | ||
| max. | min. | max. | min. | |||||||||||||||
| TK-642 | 125 | 156 | 140 | 120 | 65 | 15 | 0 | 40 | 25 | 58 | 85 | 126 | M8×65 | 15 | M55×2 | 25 | 13 | |
| TK-646 | 125 | 156 | 140 | 120 | 65 | 15 | 0 | 40 | 25 | 58 | 85 | 126 | M8×65 | 15 | M55×2 | 25 | 13 | |
| TK-846 | 145 | 185 | 170 | 165 | 130 | 70 | 20 | 0 | 45 | 25 | 67 | 95 | 135 | M8×70 | 12 | M55×2 | 30 | 15 |
| TK-852 | 145 | 185 | 170 | 165 | 130 | 70 | 20 | 0 | 45 | 25 | 67 | 95 | 135 | M8×70 | 12 | M60×2 | 30 | 15 |
| TK-1068 | 175 | 215 | 190 | 160 | 98 | 25 | 0 | 50 | 25 | 73 | 107 | 157 | M10×80 | 17 | M75×2 | 35 | 15 | |
| TK-1075 | 175 | 215 | 190 | 160 | 98 | 25 | 0 | 50 | 25 | 73 | 107 | 157 | M10×80 | 17 | M85×2 | 35 | 15 | |
| TK-1078 | 175 | 215 | 190 | 160 | 98 | 25 | 0 | 50 | 25 | 73 | 107 | 157 | M10×80 | 17 | M87×2 | 35 | 15 | |
| 型號\寸法 | N1 | N2 | O1 H8 |
O2 H8 |
P | Q1 | Q2 | R g7 |
S H7 |
T | U | V | W1 | W2 | X1 | X2 | Y1 | Y2 |
| TK-642 | M52×1.5 | 29 | 45 | 42 | 88 | 8.5 | 36 | 50 | 76 | 85 | 116 | 6 | 75 | 120 | 64 | M6×6 | 98 | M5×6 |
| TK-646 | M52×1.5 | 29 | 50 | 46 | 88 | 8.5 | 36 | 50 | 76 | 85 | 116 | 6 | 75 | 120 | 64 | M6×6 | 98 | M5×6 |
| TK-846 | M58×1.5 | 29 | 50 | 46 | 97 | 8.5 | 36 | 56 | 85 | 96 | 135 | 7 | 80 | 130 | 73 | M6×7 | 110 | M6×6 |
| TK-852 | M58×1.5 | 29 | 55 | 52 | 97 | 8.5 | 36 | 56 | 85 | 96 | 135 | 7 | 80 | 130 | 73 | M6×7 | 110 | M6×6 |
| TK-1068 | M86×2 | 33 | 70 | 68 | 109 | 12 | 40 | 83 | 108 | 121 | 164 | 7 | 100 | 160 | 98 | M6×8 | 155 | M6×8 |
| TK-1075 | M86×2 | 33 | 80 | 75 | 109 | 12 | 40 | 83 | 108 | 121 | 164 | 7 | 100 | 160 | 98 | M6×8 | 155 | M6×8 |
| TK-1078 | M86×2 | 33 | 83 | 78 | 109 | 12 | 40 | 83 | 108 | 121 | 164 | 7 | 100 | 160 | 98 | M6×8 | 155 | M6×8 |
產品型號
