短型中實回轉油壓缸
詳情介紹
產品特點：
1、短形，高速，輕量型回轉油壓缸.
2、安裝時可由后端鎖固之。
3、泄油孔配管務必單獨接回油壓槽，以避免產生背壓
規格型號：
| 型號\規格 | 活塞面積cm² | 行程mm | 最高使用 回轉數 r.p.m |
最高使用壓力 MPa kgf/cm² |
GD² kg.m² | 重量kg | |
| 押側 | 拉側 | ||||||
| RK-75N | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.9 |
| RK-100N | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.4 |
| RK-125N | 122.7 | 113.1 | 25 | 6000 | 4.0(40) | 0.05 | 6.9 |
| RK-150N | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.5 |
| RK-200N | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.4 |

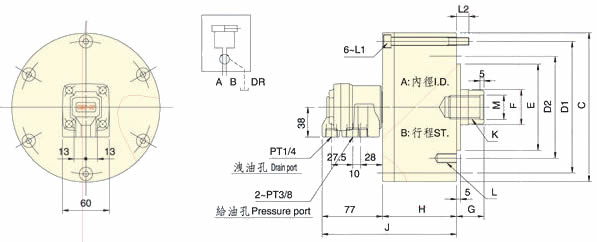

外形尺寸：
| 型號\寸法 | A | B | C | D1 | D2 | E h7 |
F | G | H | J | K | L | L1 | L2 | M H8 | |
| max. | min. | |||||||||||||||
| RK-75N | 75 | 15 | 107 | 90 | 65 | 30 | 45 | 30 | 57 | 134 | M20×35 | 6∼M8×16 | M8×60 | 12 | 21 | |
| RK-100N | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 149 | M20×35 | 6∼M10×20 | M8×75 | 12 | 21 |
| RK-125N | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 159 | M24×45 | 6∼M12×20 | M8×85 | 12 | 25 |
| RK-150N | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 172 | M30×45 | 12∼M12×24 | M10×100 | 16 | 31 |
| RK-200N | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 116 | 193 | M36×60 | 12∼M16×30 | M10×125 | 21 | 32 |
