附逆止閥精短整合型注氣回轉油壓缸
詳情介紹
產品特點：
1、高速，輕量整合型注氣回轉油壓缸，可經由后端回轉繼手供給空氣.
2、內建逆止閥自鎖機構，泄壓閥及行程控制近接開關.
3、安裝時可由后端鎖固之。
4、泄油孔配管務必單獨接會油壓槽，以避免產生背壓。
規(guī)格型號：
| 型號\規(guī)格 | 活塞面積cm² | 行程mm | 最高使用 回轉數(shù)r.p.m |
最高使用壓力 MPa kgf/cm² |
注氣部最高使用 壓力MPa kgf/cm² |
GD² kg.m² | 重量kg | |
| 押側 | 拉側 | |||||||
| RE-A110 | 92.7 | 87.9 | 20 | 6000 | 3.5(35) | 1.0(10) | 0.02 | 6.2 |
| RE-A120 | 110.8 | 106.0 | 21 | 6000 | 4.0(40) | 1.0(10) | 0.03 | 7.5 |
| RE-A130 | 130.4 | 123.1 | 30 | 6000 | 4.0(40) | 1.0(10) | 0.03 | 7.9 |

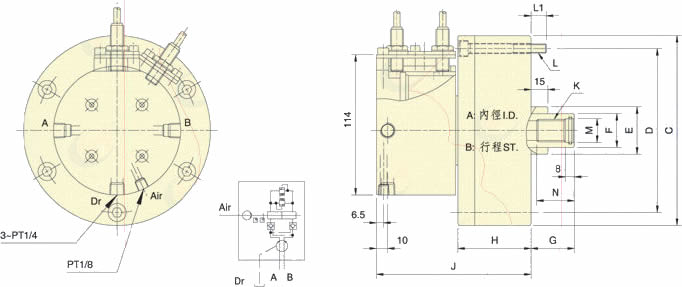

外形尺寸：
| 型號\寸法 | A | B | C h7 |
D | E | F | G | H | J | K | L | L1 | M H8 |
N | |
| max. | min. | ||||||||||||||
| RE-A110 | 110 | 20 | 145 | 128 | 42 | 30 | 60 | 40 | 63 | 136.5 | M20×2.5 | 6∼M8×70 | 15 | 21 | 35 |
| RE-A120 | 120 | 21 | 168 | 145 | 42 | 30 | 60 | 39 | 65.5 | 139 | M20×2.5 | 6∼M10×70 | 14.5 | 21 | 35 |
| RE-A130 | 130 | 30 | 168 | 150 | 52 | 35 | 60 | 30 | 74.5 | 148 | M24×3 | 6∼M10×80 | 15.5 | 25 | 40 |
