變量葉片泵電機組合
詳情介紹
產品特點
1、變量葉片泵與直接式電機設計成一體，不但便于使用，而且可以節省安裝空間
2、同心度高，減少噪音。
3、如果電機控制方式特殊或組合超出以下型號，請和我們聯絡。
2、同心度高，減少噪音。
3、如果電機控制方式特殊或組合超出以下型號，請和我們聯絡。
型號說明
| MP | 3P | 4H | 523 | +30T |
| 系列編號 | 馬力 | 馬達型式//極數 | 使用電壓 | 結合泵型號 |
| MP |
1P：1HP |
V：立式 H：臥式 S：浸油式 極數 6：6極 4：4極 |
523：50HZ 220V-380V 524：50HZ 220V-440V 623：60HZ 220V-380V 624：60HZ 220V-440V 512：50HZ 110V-220V 612：60HZ 110V-220V |
12L：VA1 15L：VA1 20L：VB1 30L：VD1 40L：VE1 |
規格表
| 型號 | 電機型式 | 功率 | VA1葉片泵型號 |
| MP-1P-4H523+VA1 | 1HP4P3 Ø 380/50Hz | 1HP | VA1-12FA |
| MP-2P-4H523+VA1 | 2HP4P3 Ø 380/50Hz | 2HP | VA1-15FA |
| MP-2P-4H523+VB1 | 2HP4P3 Ø 380/50Hz | 2HP | VB1-20FA |
| MP-3P-4H523+VD1 | 3HP4P3 Ø 380/50Hz | 3HP | VD1-30FA |
| MP-5P-4H523+VE1 | 5HP4P3 Ø 380/50Hz | 5HP | VE1-40FA |

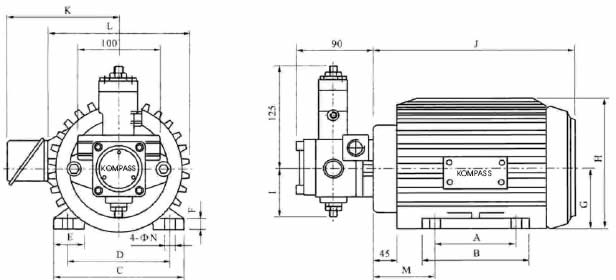

尺寸圖
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | øM | N |
| MP-1P-4H523+VA1-12 | 100 | 130 | 155 | 125 | 35 | 8 | 80 | 169 | 46 | 234 | 146 | 180 | 50 | 10 |
| MP-2P-4H523+VA1-12 | 125 | 155 | 170 | 140 | 35 | 10 | 90 | 190 | 46 | 281.5 | 155 | 200 | 57 | 12 |
| MP-1P-4H523+VB1-20 | 100 | 130 | 155 | 125 | 35 | 8 | 80 | 169 | 60 | 234 | 146 | 180 | 50 | 10 |
| MP-2P-4H523+VB1-20 | 125 | 155 | 170 | 140 | 35 | 10 | 90 | 170 | 60 | 281.5 | 155 | 200 | 57 | 12 |

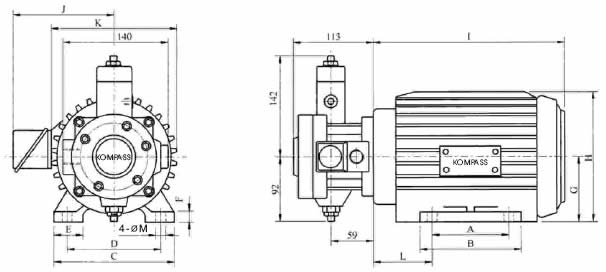

| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | øM |
| MP-2P-4H523+VD1-30/40 | 125 | 155 | 170 | 140 | 35 | 10 | 90 | 190 | 281.5 | 155 | 200 | 57 | 10 |
| MP-5P-4H523+VD1-30/40 | 140 | 176 | 196 | 160 | 45 | 12 | 100 | 247 | 312 | 168 | 225 | 68 | 12 |
| MP-6P-4H523+Vd1-30/40 | 140 | 172 | 226 | 190 | 45 | 15 | 112 | 267 | 335 | 173 | 230 | 80 | 12 |
