雙聯定量葉片泵(低噪音高壓改良型)
詳情介紹
產品特點
1、此系列是由兩個高壓葉片泵所組成，針對液壓回路同時進行兩個動作所需雙液壓泵而設計。單一吸油口，節省管道，使用方便，降低成本。
備注： 1、其他詳細規格請參照VQ15、25、35規格表 。 2、為降低噪音，大排量泵建議使用較低轉速 （1200rpm）。 3、標*號者為：大排量泵最高使用壓力為17.5MPa。 4、VQ125=VQ25+PV2R1；VQ225=VQ25+VQ25；VQ315=VQ35+PV2R1；VQ325=VQ35+VQ25；VQ425=VQ45+VQ25。 5、SVQ215=SVQ25+VQ15；SVQ435=SVQ45+SVQ35。
型號說明
|
VQ215 |
-22 | +11 | R | -F | -R | X | ||
| 型號說明 | 大泵 排量 |
小泵 排量 |
旋轉方向（從軸端看） | 安裝方式 | 吸油口方向 | 大泵出口方向 （從軸端看） |
小泵出口方向 （從軸端看） | |
| 雙聯定量葉片泵 （高壓型） |
參照規格表 |
參照規格表 |
R:順時針方向 （標準） L:逆時針方向 |
F：法蘭式 L：腳座式 |
無標記：向上 （標準） D：向下 R：向右 L：向左 |
無標記：向上 （標準） D：向下 R：向右 L：向左 |
SVQ系列 無標記：左上45° （標準） X：右上45° Y：右下45° Z：左下45° |
VQ系列 向上（標準） D：向下 R：向右 L：向左 |
規格表
| 型號 |
最高使 |
小流量泵排量 mℓ/rev |
大流量泵排量 mℓ/rev |
轉數r/min | 重量kg | ||
| 最低 | 最高 | 法蘭型 | 腳座式 | ||||
| VQ215 | 21.0 | 08、11、14、17、 19、23、26、31 |
18、22、26、32、38、 43、52、60、65、75 |
600 | 1800~1200 | 25 | 30 |
| VQ315 | 21.0 (*17.5) |
28、11、14、17、 19、23、26、31 |
52、60、65、76、 82、88、94、108 （*116、123） |
600 | 1800~1200 | 45 | 55 |
| VQ225 | 24.5 | 18、22、26、32、38、 43、52、60、65、75 |
18、22、26、32、38、 43、52、60、65、75 |
600 | 1800~1200 | 31 | 36 |
| VQ325 | 21.0 (*17.5) |
18、22、26、32、38、 43、52、60、65、75 |
52、60、65、76、 82、88、94、108 （*116、123） |
600 | 1800~1200 | 51 | 61 |
| VQ425 | 17.5 | 18、22、26、32、38、 43、52、60、65、75 |
136、156、189、 216、237 |
600 | 1800~1200 | 58 | 64 |
| SVQ215 | 21.0 | 08、11、14、17、 19、23、26、31 |
18、22、26、32、38、 43、52、60、65、75 |
600 | 1800~1200 | 30 | 35 |
| SVQ435 | 17.5 | 60、66、76、82、88、 94、108、116、125 |
136、156、189、 216、237 |
600 | 1800~1200 | 65 | 75 |

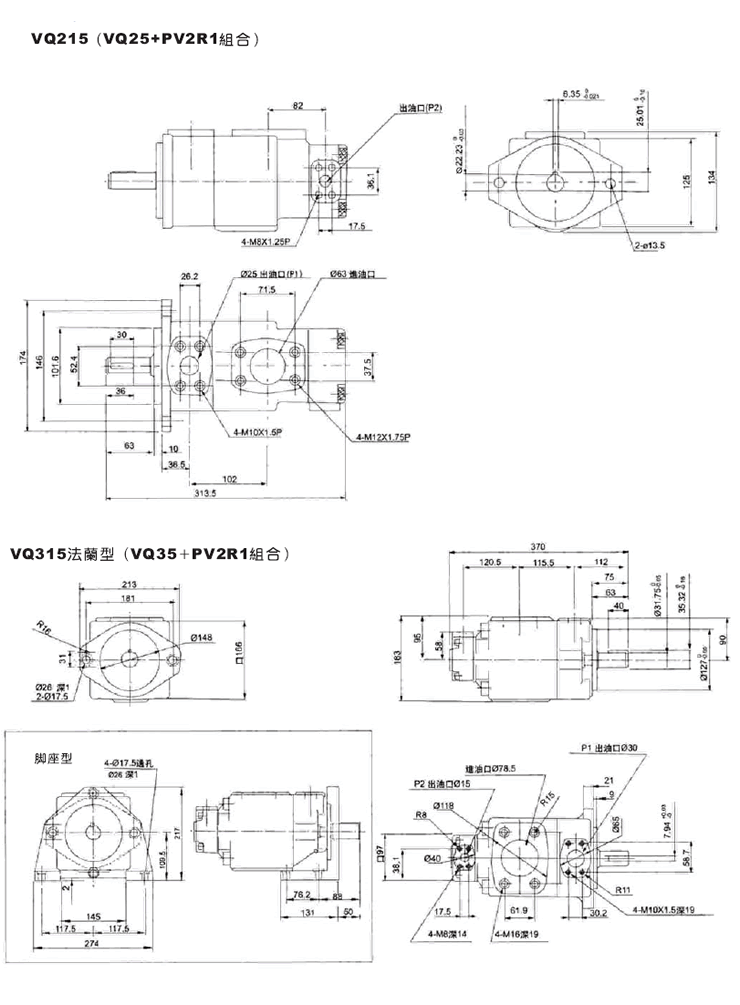

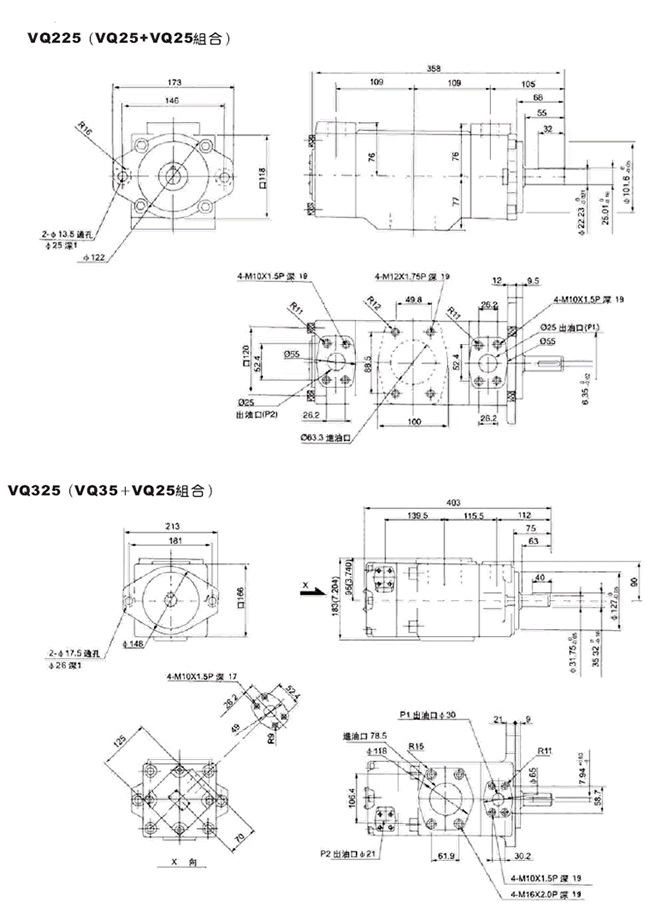

尺寸圖
產品型號
