壓力繼電器系列1
詳情介紹
特性
此閥內藏微動開關，感應來自液壓系統的壓力，傳達電氣信號給電磁換向閥或電氣馬達，使其改變切換方向或警告關閉油路，以達到系統安全的效果。
液壓符號 JPS

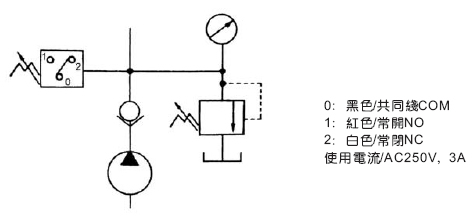

回路應用

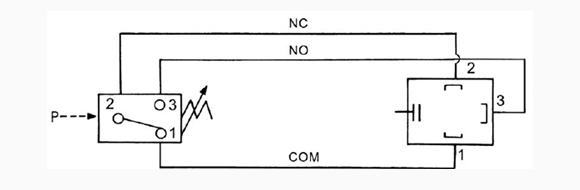

壓力與壓力開關接點之關系圖
型號說明
| JCS | -02 | P | -NL |
| 系列號碼 | 規格 | 作動形式 | 使用壓力范圍 MPa |
| 壓力繼電器 配管式：JCD、JCS、JPS |
02： 1/4" | P：P孔 A：A孔 B：B孔 W：A.B孔 |
HM：3∼21 L： 2.5∼6 LL： 0.5∼6 S： 0.4∼2.6 N： 3∼21 NL： 2.5∼6 |
| 疊加式：MJCS | 02： 1/4" 或03： 3/8" 控制孔： P、A、B、W |
規格表
| 型號 | 使用壓力范圍 MPa |
最高使用壓力MPa | 重量Kg |
| JCD-02S | 0.4-0.6 | 7 | 0.8 |
| JCS-02N | 3-21 | 21 | 1.0 |
| JCS-02NL | 2.5-6 | 21 | 1.0 |
| JCS-02NLL | 0.5-6 | 7 | 1.0 |
| JPS-02HM | 3-21 | 21 | 1.45 |
| JPS-02L | 2.5-6 | 21 | 1.45 |
| JPS-02LL | 0.5-6 | 7 | 1.45 |
| MJCS-02P-N | 3-21 | 21 | 1.8 |
| MJCS-02A-N | 3-21 | 21 | 1.8 |
| MJCS-02B-N | 3-21 | 21 | 1.8 |
| MJCS-02W-N | 3-21 | 21 | 2.5 |
| MJCS-02-P-L | 2.5-6 | 7 | 1.8 |
| MJCS-02-A-L | 2.5-6 | 7 | 1.8 |
| MJCS-02-B-L | 2.5-6 | 7 | 1.8 |
| MJCS-02-W-L | 2.5-6 | 7 | 2.5 |
| MJCS-02P-LL | 0.5-6 | 7 | 1.8 |
| MJCS-02A-LL | 0.5-6 | 7 | 1.8 |
| MJCS-02B-LL | 0.5-6 | 7 | 1.8 |
| MJCS-02W-LL | 0.5-6 | 7 | 2.5 |
| MJCS-03P-N | 3-21 | 21 | 2.8 |
| MJCS-03A-N | 3-21 | 21 | 2.8 |
| MJCS-03B-N | 3-21 | 21 | 2.8 |
| MJCS-03W-N | 3-21 | 21 | 3.5 |
| MJCS-03P-L | 2.5-6 | 7 | 2.8 |
| MJCS-03A-L | 2.5-6 | 7 | 2.8 |
| MJCS-03B-L | 2.5-6 | 7 | 2.8 |
| MJCS-03W-L | 2.5-6 | 7 | 2.5 |
| MJCS-03P-LL | 0.5-6 | 7 | 2.8 |
| MJCS-03A-LL | 0.5-6 | 7 | 2.8 |
| MJCS-03B-LL | 0.5-6 | 7 | 2.8 |
| MJCS-03W-LL | 0.5-6 | 7 | 3.5 |

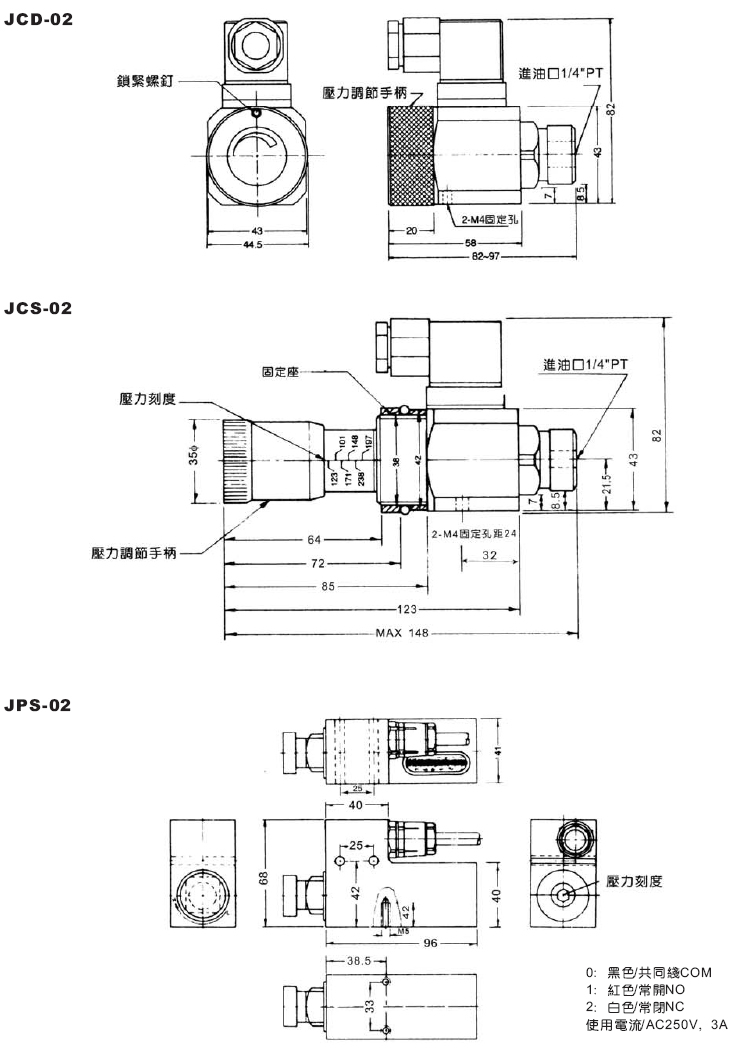

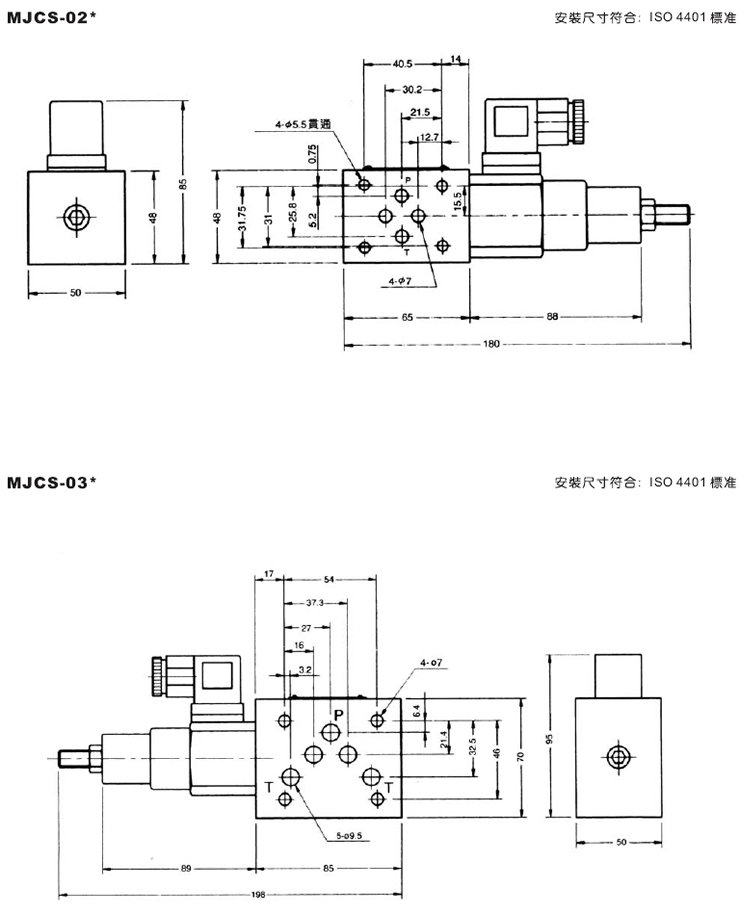

尺寸圖
產品型號
